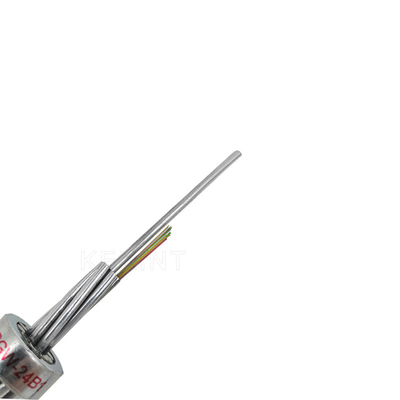

Το καλώδιο 24B1.3 οπτικών ινών OPGW ADSS κυμαίνεται 60 130 καλώδια μετάλλων τηλεπικοινωνιών δύναμης

Περιγραφή προϊόντων

Το καλώδιο 24B1.3 οπτικών ινών OPGW ADSS κυμαίνεται 60 130 εξωτερικά υλικά καλώδια μετάλλων τηλεπικοινωνιών δύναμης

Σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας (επίσης γνωστό ως σύνθετο υπερυψωμένο επίγειο καλώδιο ινών). Η οπτική ίνα τοποθετείται στο επίγειο καλώδιο της εναέριας υψηλής τάσεως γραμμής μετάδοσης για να διαμορφώσει ένα δίκτυο επικοινωνίας οπτικών ινών στη γραμμή μετάδοσης. Αυτή η δομή έχει τις διπλές λειτουργίες του εδάφους και της επικοινωνίας, και καλείται γενικά καλώδιο OPGW.

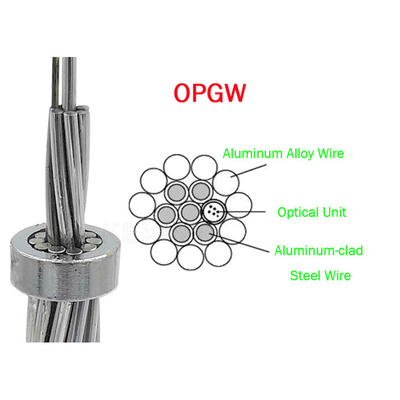

Το καλώδιο OPGW είναι τυλιγμένο με τα καλώδια μετάλλων. Το οπτικό καλώδιο είναι πιό αξιόπιστο, σταθερό και σταθερό. Λόγω της ολοκλήρωσης του υπερυψωμένου επίγειου καλωδίου και του οπτικού καλωδίου, έναντι της χρήσης άλλων οπτικών καλωδίων, την περίοδο κατασκευής κονταίνουν και το κόστος κατασκευής κερδίζεται. Επιπλέον, εάν το OPGW αποτελείται από το αργίλιο-ντυμένο χαλύβδινο σύρμα ή το καλώδιο κραμάτων αργιλίου, είναι ισοδύναμο με να δημιουργήσει ένα καλό επίγειο καλώδιο αγωγών από πάνω, το οποίο μπορεί να μειώσει το πιθανό ρεύμα ανεφοδιασμού της γραμμής μετάδοσης, να μειώσει overvoltage συχνότητας ισχύος, και να βελτιώσει τη γραμμή επικοινωνίας ηλεκτροφόρων καλωδίων. Τα οφέλη της παρέμβασης και των επικίνδυνων αποτελεσμάτων. Επειδή η ίνα έχει την αντι-ηλεκτρομαγνητική παρέμβαση και ελαφρύς, μπορεί να εγκατασταθεί στην κορυφή του πύργου γραμμών μετάδοσης χωρίς εξέταση της βέλτιστης τοποθετώντας θέσης και της ηλεκτρομαγνητικής διάβρωσης. Επομένως, το OPGW έχει τα αξιοπρόσεκτα χαρακτηριστικά όπως η υψηλή αξιοπιστία, η ανώτερη μηχανική απόδοση, και το χαμηλότερο κόστος. Αυτή η τεχνική είναι ιδιαίτερα κατάλληλη και οικονομική κατά το τοποθέτηση ή την αντικατάσταση των υπαρχουσών επίγειων γραμμών.

Χαρακτηριστικά γνωρίσματα

1. Μέχρι 144 ίνες
2. Διάμετρος και βάρος καλωδίων κατά προσέγγιση με ένα άλλο επίγειο καλώδιο. Λιγότερο πρόσθετο φορτίο στον πύργο, υψηλή εκτατή δύναμη.
3. Ο άριστος σωλήνας ανοξείδωτου που προσαράσσει την τεχνολογία κάνει τις ίνες να έχουν το καλό δευτεροβάθμιο υπερβολικό μήκος και να επιτρέψουν τη ελευθερία κινήσεων ινών στο σωλήνα. Ποιες συντηρήσεις η ίνα πίεση-ελεύθερη ενώ το καλώδιο υποβάλλεται στη διαμήκη πίεση.
4. Οι οπτικές ίνες προστατεύονται από τους σωλήνες ανοξείδωτου.
5. Η άριστη ασφάλεια, καλή σφαίρα αντιστέκεται στην απόδοση.
6. ACSW, AAW και το 1$Ο προσαραγμένο σχέδιο παρέχουν το συνδυασμό ευρέος φάσματος ηλεκτρικής αγωγιμότητας και μηχανικής εκτατής δύναμης.

Εφαρμογή

Το σύνθετο επίγειο καλώδιο οπτικής ίνας [OPGW] είναι κατάλληλο για την εγκατάσταση στα νέα ηλεκτροφόρα καλώδια με τη διπλή λειτουργία του επίγειου καλωδίου και την επικοινωνία. Ειδικά για την εγκατάσταση στο κανονικό voitage και τα πρόσθετα ηλεκτροφόρα καλώδια υψηλής τάσης. OPGW μπορεί να αντικαταστήσει το συμβατικό επίγειο καλώδιο του παλαιού ηλεκτροφόρου καλωδίου με την αυξανόμενη λειτουργία επικοινωνίας ινών. Διευθύνουν το ρεύμα βραχυκυκλώματος και παρέχουν την αντίσταση αστραπής.

Η ανέγερση οικοδόμησης OPGW πρέπει να δώσει προσοχή στο πρόβλημα:

Η κατασκευή OPGW είναι διαφορετική από τα σκέλη συνηθισμένου χάλυβα. Η προσοχή πρέπει να ληφθεί για να αποτρέψει τη μόνιμη ζημία για να αποφύγει τον αντίκτυπο της απόδοσης ινών στο μέλλον. Πρέπει να εξεταστεί: Torsion OPGW, τοπική ακτινωτή πίεση έξω από το σφιγκτήρα και μόλυνση της ίνας. Επομένως, τα ακόλουθα αποτελεσματικά μέτρα πρέπει να ληφθούν κατά τη διάρκεια της φάσης κατασκευής που λύνει:

(1) αποτρέψτε OPGW από το στρίψιμο

Εγκαταστήστε ένα αντίβαρο και μια αντιστρεπτική συσκευή στο τρέχοντας πιάτο και το σφιγκτήρα σκλήρυνσης

Ειδικές διπλές τροχαλίες αυλακιού χρήσης

Μηχανή αντι-καλωδίων έντασης με το διπλό βαρούλκο

(2) αποτρέψτε και μειώστε το microbend και την πίεση OPGW

Καμία οξεία γωνία δεν επιτρέπεται (ελέγξτε την ελάχιστη κάμπτοντας ακτίνα 500mm)

Η διάμετρος του δίσκου καλωδίων OPGW πρέπει να είναι τουλάχιστον 1500mm

Η διάμετρος της τροχαλίας πρέπει να είναι περισσότερες από 25 φορές η διάμετρος του OPGW, γενικά περισσότερο από 500mm το εσωτερικό της τροχαλίας πρέπει να έχει ένα νάυλον ή λαστιχένιο στόλισμα για να αποτρέψει το γρατσούνισμα της επιφάνειας του OPGW

Κατάλληλες συναρμολογήσεις γραμμών και πληρωμής έλξης

Διευκρινίστε το μέγιστο μήκος δίσκων του OPGW για να είστε 6000M για να αποτρέψει τον αριθμό τροχαλιών από τη διάβαση

Η γωνία γραμμών της συνεχούς γραμμής απαλλαγής περιορίζεται σε ≤30°. Στο εκτατό τμήμα μιας γραμμής απαλλαγής, το OPGW μετά από τη γωνία πρέπει να είναι σε μια μορφή «Γ»

(3) έλεγχος της έντασης λήψης:

Υδραυλική εντείνοντας μηχανή με τη συσκευή έλξης και τη μηχανή έλξης

Περιορίστε την ταχύτητα της γραμμής για να είστε ≤ 0,5 μ/s

(4) αποτρέψτε τη μόλυνση ινών

Στην οικοδόμηση και την ανέγερση OPGW, προσοχή πρέπει να δοθεί στο τέλος της συσκευασίας

Επιπλέον, πριν από το OPGW φθάνει επί του τόπου, πριν από την ανέγερση, αφότου ολοκληρώνεται η ανέγερση για τη σύνδεση ινών και η οικοδόμηση ολόκληρης της γραμμής ολοκληρώνεται, η δοκιμή αποδοχής μείωσης οπτικής ίνας του OPGW πρέπει να πραγματοποιηθεί εγκαίρως.

Ανώτερη αντίσταση αστραπής

• Λιγότερα καλώδια κραμάτων αλουμινίου (AA) απαιτούνται για να συναντήσουν τα ηλεκτρικά specs
• Περισσότεροι/τα βαρύτερα καλώδια καθήκοντος ACS μπορούν να χρησιμοποιηθούν
• Τα καλώδια AA μπορούν να αντικατασταθούν εντελώς με ACS σε μερικές εφαρμογές

Εξωθημένος σωλήνας πυρήνων αλουμινίου

• Καλός συνδυασμός συντριβής και αντίστασης συστροφών
• Ο σωλήνας πυρήνων μπορεί ακίνδυνα και εύκολα να καθοδηγηθεί στις περατώσεις χωρίς τεθωρακισμένο
• Εύκολη πρόσβαση στον οπτικό ανώτερο πυρήνων

Ηλεκτρική απόδοση

• Ο σωλήνας πυρήνων αλουμινίου αυξάνει αισθητά τη διατομή αγωγών
• Βελτιωμένη ικανότητα βραχυκυκλώματος

Υψηλή επίδοση. Ακόμη και στις πλούσιες σε ίνες αριθμήσεις

• Όλες οι ίνες στεγάζονται στο σωλήνα πυρήνων
• Οι σωλήνες πυρήνων είναι διαθέσιμοι σε ένα ευρύ φάσμα των εσωτερικών διαμέτρων
• Τα καλώδια τεθωρακισμένων δεν αντικαθίστανται με τους σωλήνες ινών στα σχέδια υψηλής αρίθμησης
