Εξωτερικό εναέριο θωρακισμένο καλώδιο G652D GYTA 24B1.3 2km 4km οπτικών ινών ανά ρόλο
Gyta-24B1.3
Περιγραφή
Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Ενίσχυση PSP moisture-proof
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία

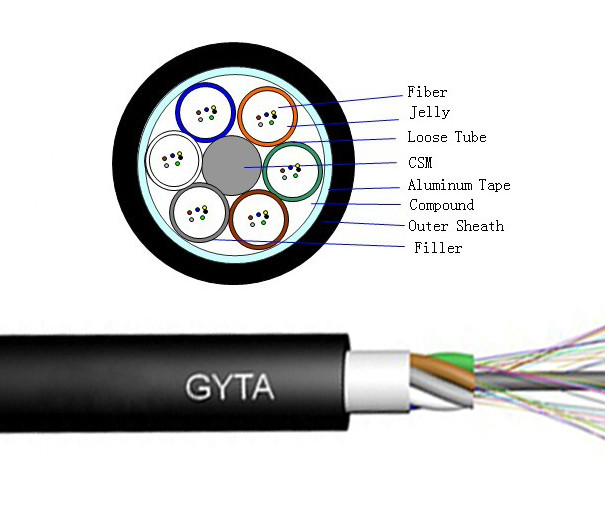

Σχέδιο καλωδίων
- SM-ίνες 24.
- χαλύβδινο σύρμα ως κεντρικό μέλος δύναμης.
- χαλαροί σωλήνες απομονωτών SZ-που προσαράσσουν.
- Ο αποθηκευμένος σωλήνας που γεμίζουν με την πλήρωση της ένωσης ενώ ο προσαραγμένος πυρήνας που καλύπτεται με την ταινία αργιλίου
- εξωτερική θήκη καλωδίων PE
- κατάλληλος όπως: εγκατάσταση αγωγών
Πρότυπα αναφοράς
IEC 60793-1, 60793-2, 60794-1
ITU-Τ G650, G652
Οπτικά και μηχανικά χαρακτηριστικά της ίνας
| MFD (1310nm) | 9.2mm±0.4mm |
| MFD (1550nm) | 10.4mm±0.8mm |
| Διάμετρος επένδυσης | 125mm±1mm |
| Διάμετρος ινών | 250 ± 15 χιλ. (που χρωματίζονται) |
| Concentricity πυρήνων/επένδυσης λάθος | £0.6mm |
| Κυκλικότητα επένδυσης μη | £1.0% |
| Κόψτε το μήκος κύματος | £1260nm |
| Συντελεστής μείωσης | 1310nm: £0.36dB/km |
| 1550nm: £0.22dB/km | |
| Απόδοση κάμπτω-απώλειας της οπτικής ίνας | £0.05dB |
| Διασπορά τρόπου πόλωσης | £0.1ps/Ökm |
| Μήκος κύματος μηδέν-διασποράς | 1300 – 1324 NM |
| Κλίση μηδέν-διασποράς | £0.093ps/(nm2•χλμ) |
Μηχανικές απαιτήσεις και μέθοδοι καλωδίου ινών
| Εκτατή δύναμη | 1500N, προσαρμοστείτε στο IEC 794-1-E1 ενώ πίεση ≤0.33% ινών |
| Συντριβή | 1000N/100mm, προσαρμόζονται στο IEC 794-1-E3 |
| Αντίκτυπος | προσαρμοστείτε στο IEC 794-1-E4 |
| Επαναλαμβανόμενη κάμψη | προσαρμοστείτε στο IEC 794-1-E6 |
| Torsion | προσαρμοστείτε στο IEC 794-1-E7 |
| Κάμψη | προσαρμοστείτε στο IEC 794-1-E8 |
| Συστροφή | προσαρμοστείτε στο IEC 794-1-E10 |
| Κάμψη καλωδίων | προσαρμοστείτε στο IEC 794-1-E11 |
| Δόνηση | προσαρμοστείτε στο IEC 794-1 |
| Διείσδυση νερού | προσαρμοστείτε στο IEC 794-1-F5B |
| Η διηλεκτρική δύναμη του εξωτερικού σακακιού | προσαρμοστείτε στο ITU-τ Rec.K25 |
| Τάση δοκιμής σπινθήρων | Η τάση δοκιμής σπινθήρων του εξωτερικού σακακιού καλωδίων θα είναι τουλάχιστον εναλλασσόμενο ρεύμα 8kV |
| Γδάρσιμο | προσαρμοστείτε στο IEC 794-1-E2 |
| Δοκιμή ανακύκλωσης θερμοκρασίας | προσαρμοστείτε στο IEC 794-1-F1 |
Κωδικοποίηση χρώματος ινών
| Χαλαρός κώδικας χρώματος σωλήνων | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Πλάκα | Άσπρος | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινος | Μαύρος | Κίτρινος | Βιολέτα | Αυξήθηκε | Aqua |
Κωδικοποίηση χρώματος σωλήνων
| Χαλαρός κώδικας χρώματος σωλήνων | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Πλάκα | Άσπρος | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινος | Μαύρος | Κίτρινος | Βιολέτα | Αυξήθηκε | Aqua |
Δομή
Μηχανική προδιαγραφή
| Στοιχεία | Περιγραφές | |
| Οπτική ίνα | G.652 | |
| Κεντρικό μέλος δύναμης | Υλικό | Χαλύβδινο σύρμα |
| Διάμετρος (χιλ.) | 1.45 | |
| Χαλαρός σωλήνας | Υλικό | PBT |
|
Εξωτερική θήκη
|
Υλικό | PE |
| Πάχος (χιλ.) | 1.6 | |
| Διάμετρος καλωδίων (χιλ.) | 8.9 | |
| Βάρος καλωδίων (Kg/km) | 75 | |
| Εκτατή δύναμη | Βραχυπρόθεσμος (Ν) | 1500 |
| Μακροπρόθεσμος (Ν) | 600 | |
| Συντριβή | Βραχυπρόθεσμος (N/10cm) | 1000 |
| Μακροπρόθεσμος (N/10cm) | 300 | |
| Εφαρμόσιμη σειρά θερμοκρασίας | Λειτουργία | - 40℃ ~ +70℃ |
| Εγκατάσταση | - 40℃ ~ +70℃ | |
|
Κάμπτοντας ακτίνα |
Αποθήκευση & ναυτιλία | - 40℃ ~ +70℃ |
| εκφορτωμένος | 10 φορές της εξωτερικής διαμέτρου | |
| φορτωμένος | 20 φορές της εξωτερικής διαμέτρου | |
Περιβαλλοντικά
Το προϊόν είναι συμφωνία με την οδηγία της ΕΕ ROHS
Συσκευασία και λογότυπο
1 συσκευασία
2 κάθε ενιαίο μήκος του καλωδίου σε ένα στάση-ξύλινο σύνθετο τύμπανο σιδήρου.
3 καλυμμένος από το πλαστικό φύλλο απομονωτών.
4 σφραγισμένος από ισχυρά ξύλινα battens.
5 μήκος τυμπάνων
6 το τυποποιημένο μήκος τυμπάνων είναι 3000m±3%
7 η συνολική ποσότητα είναι τουλάχιστον η διαταγμένη ποσότητα.
8 ή μπορεί να παραδοθεί σύμφωνα με τις απαιτήσεις των πελατών, αλλά όχι περισσότερο από 4000m.
9 χαρακτηρισμός τυμπάνων
- Όνομα κατασκευαστών
- Έτος και μήνας κατασκευής
- Βέλος ρόλος-κατεύθυνσης
- Εξωτερικό βέλος εντοπισμού τελών καλωδίων
- Τύπος και μέγεθος καλωδίων
- Αριθμός τυμπάνων
- Μήκος τυμπάνων
- Ακαθάριστο/καθαρό βάρος
- Το πιάτο προσοχής που δείχνει τη σωστή μέθοδο για τη φόρτωση, ξεφορτώνοντας και μεταβιβάζει το καλώδιο
- Άλλη πληροφορία πελάτη όπως η σύμβαση αριθ., προβάλλει το αριθ., και τον προορισμό παράδοσης. (εάν είναι απαραίτητο)
Έγγραφα προσδιορισμού καλωδίων
- Κατάλληλο προϊόν πιστοποιητικό
- Έκθεση δοκιμής.
