Μη μεταλλικό θωρακισμένο καλώδιο G652D 12 24 30 HDPE G657A2 οπτικών ινών GYFTY PE 48 πυρήνων
Λεπτομέρειες:
Τόπος καταγωγής: | SHENZHEN |
Μάρκα: | KEXINT |
Πιστοποίηση: | ISO-9001-2015 |
Αριθμό μοντέλου: | GYFTY- 30 B1.3 |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 10KM |
---|---|
Τιμή: | 0.59$/meter |
Συσκευασία λεπτομέρειες: | 1.1*0.72*1.1m 2km~4km, μήκος ανά ρόλο, ξύλινο τύμπανο |
Χρόνος παράδοσης: | 7 |
Όροι πληρωμής: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 700 + χλμ + επτά ημερών |
Λεπτομερής ενημέρωση |
|||
Εφαρμογή: | Υπαίθρια εναέρια εφαρμογή | Τύπος ινών: | G652D/G657A1 |
---|---|---|---|
Μήκος ανά ρόλο: | 2km 4km | Εμπορικό σήμα ινών: | Corning/YOFC/FIBERHOME |
Χρώμα θηκών: | Μαύρος | Αρίθμηση ινών: | Πυρήνας 30 |
Συσκευασία: | Ξύλινο τύμπανο | Τύπος οπτικού καλωδίου: | Οπτικό καλώδιο δύναμης |
Υψηλό φως: | θωρακισμένο καλώδιο ινών,θωρακισμένο καλώδιο ινών |
Περιγραφή προϊόντων
Μη μεταλλικό θωρακισμένο καλώδιο G652D 12 24 30 HDPE G657A2 οπτικών ινών GYFTY PE 48 πυρήνων

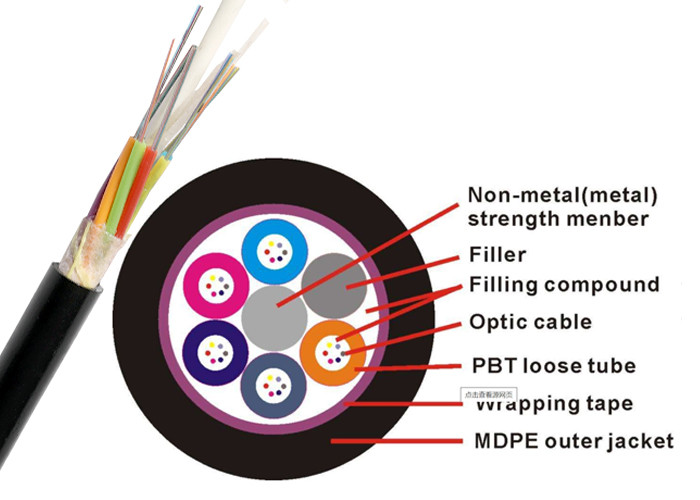

Το κέντρο του οπτικού καλωδίου GYFTY είναι ένα ενισχυμένο ίνα υάλου πλαστικό (FRP). Ένας χαλαρός σωλήνας (και ένα σχοινί πλήρωσης) είναι στριμμένοι γύρω από τον πυρήνα κεντρικής ενίσχυσης για να διαμορφώσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίων. Το κενό στον πυρήνα καλωδίων καλύπτεται με ένα εμποδίζοντας υλικό πληρώσεως νερού. Το εξωτερικό στρώμα του πυρήνα καλωδίων εξωθείται με μια εσωτερική θήκη πολυαιθυλενίου για να διαμορφώσει ένα καλώδιο.
1 σχέδιο καλωδίων
- SM-ίνες 48
- λειτουργούν μήκος κύματος G652 Δ σε 1260~1625nm.
- FRP ως κεντρικό μέλος δύναμης.
- χαλαροί σωλήνες απομονωτών SZ-που προσαράσσουν.
- Ο αποθηκευμένος σωλήνας που γεμίζουν με την πλήρωση της ένωσης ενώ ο προσαραγμένος πυρήνας που καλύπτεται με το υλικό φραγμών νερού
- εσωτερική θήκη καλωδίων PE
- Νήματα Aramid ως περιφερειακό μέλος δύναμης
- Εξωτερική θήκη καλωδίων PE (η εξωτερική θήκη PE υποβάλλεται αίτηση για την εφαρμογή στην οποία το καλώδιο εγκαθίσταται στη θέση όπου το χωρικό πιθανό ≤12KV)
- κατάλληλος όπως: Εναέρια εγκατάσταση (έκταση: 400m)
2 πρότυπα αναφοράς
IEC 60793-1, 60793-2, 60794-1
ITU-Τ G650, G652
3 οπτικά και μηχανικά χαρακτηριστικά της ίνας
Αρίθμηση ινών | 2~30 | 32~36 | 38~60 | 62~72 | 74~84 | |||
Χαλαρός σωλήνας | OD (χιλ.): | 1.8±0,1 | 1.8±0,1 | 2.0±0,1 | 2.0±0,1 | 2.0±0,1 | ||
Υλικό: | PBT | |||||||
Ανώτατη αρίθμηση/σωλήνας ινών | 6 | 6 | 12 | 12 | 12 | |||
Μονάδα πυρήνων | 6 | 6 | 6 | 6 | 7 | |||
FRP/Coating (χιλ.) | 1.8 | 1.8 | 2.0 | 2.0 | 2.0/2.7 | |||
Εμποδίζοντας υλικό νερού | νερό-εμποδίζοντας ένωση | |||||||
Θήκη | Πάχος: | Μη. 1.5mm | ||||||
Υλικό: | PE | |||||||
OD του καλωδίου (χιλ.) | 8.8±0.2 | 8.8±0.2 | 9.4±0.2 | 9.4±0.2 | 10.1±0.2 | |||
Καθαρό βάρος (kg/km) | 64 | 63 | 65 | 69 | 79 | |||
Αρίθμηση ινών | 86~96 | 98~108 | 110~120 | 122~132 | 134~144 | |||
Χαλαρός σωλήνας | OD (χιλ.): | 2.0±0,1 | 2.0±0,1 | 2.0±0,1 | 2.0±0,1 | 2.0±0,1 | ||
Υλικό: | PBT | |||||||
Ανώτατη αρίθμηση/σωλήνας ινών | 12 | 12 | 12 | 12 | 12 | |||
Μονάδα πυρήνων | 8 | 9 | 10 | 11 | 12 | |||
FRP/Coating (χιλ.) | 2.5/3.4 | 2.5/3.4 | 3.0/4.7 | 3.0/5.3 | 3.0/6.0 | |||
Εμποδίζοντας υλικό νερού | νερό-εμποδίζοντας ένωση | |||||||
Θήκη | Πάχος: | Μη. 1.5mm | ||||||
Υλικό: | PE | |||||||
OD του καλωδίου (χιλ.) | 10.8±0.2 | 11.4±0.2 | 12.1±0.2 | 12.7±0.2 | 13.4±0.2 | |||
Καθαρό βάρος (kg/km) | 92 | 102 | 116 | 127 | 141 |
4 μηχανικές απαιτήσεις και μέθοδοι καλωδίου ινών
Εκτατή δύναμη | 10935N, προσαρμοστείτε στο IEC 794-1-E1, ενώ ίνα Strain≤0.33% |
Συντριβή | 2200N/100mm, προσαρμόζονται στο IEC 794-1-E3 |
Αντίκτυπος | προσαρμοστείτε στο IEC 794-1-E4 |
Επαναλαμβανόμενη κάμψη | προσαρμοστείτε στο IEC 794-1-E6 |
Torsion | προσαρμοστείτε στο IEC 794-1-E7 |
Κάμψη | προσαρμοστείτε στο IEC 794-1-E8 |
Συστροφή | προσαρμοστείτε στο IEC 794-1-E10 |
Κάμψη καλωδίων | προσαρμοστείτε στο IEC 794-1-E11 |
Δόνηση | προσαρμοστείτε στο IEC 794-1 |
Διείσδυση νερού | προσαρμοστείτε στο IEC 794-1-F5B |
Η διηλεκτρική δύναμη του εξωτερικού σακακιού | προσαρμοστείτε στο ITU-τ Rec.K25 |
Τάση δοκιμής σπινθήρων | Η τάση δοκιμής σπινθήρων του εξωτερικού σακακιού καλωδίων θα είναι τουλάχιστον εναλλασσόμενο ρεύμα 8kV |
Γδάρσιμο | προσαρμοστείτε στο IEC 794-1-E2 |
Δοκιμή ανακύκλωσης θερμοκρασίας | προσαρμοστείτε στο IEC 794-1-F1 |
5 κωδικοποίηση χρώματος ινών
6 κωδικοποίηση χρώματος σωλήνων
Σωλήνας αριθ. | 1 | 2 | 3 | 4 | Υλικό πληρώσεως |
χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Φυσικός |
7 μηχανική προδιαγραφή
Ενιαία ίνα τρόπου
LTEMS | ΜΟΝΑΔΕΣ | ΠΡΟΔΙΑΓΡΑΦΗ | ||
Τύπος ινών | G652D | G657A | ||
Μείωση | dB/km |
1310nm ≤ 0,36 1550nm ≤ 0,22 |
||
Χρωματική διασπορά | ps/nm.km |
1310nm≤ 3,5 1550nm≤ 18 1625nm≤ 22 |
||
Μηά κλίση διασποράς | ps/nm2.km | ≤ 0,092 | ||
Μηδέν μήκος κύματος διασποράς | NM | 1300 ~ 1324 | ||
Κόψτε το μήκος κύματος (lcc) | NM | ≤ 1260 | ||
Μείωση εναντίον της κάμψης (60mm x100turns) |
DB |
(ακτίνα 30mm, 100ring ) ≤ 0,1 @ 1625nm |
(ακτίνα 10mm, 1ring) ≤ 1,5 @ 1625nm | |
Διάμετρος τομέων τρόπου | χιλ. | 9.2 ± 0,4 σε 1310nm | 9.2 ± 0,4 σε 1310nm | |
Πυρήνας-ντυμένο Concentricity | χιλ. | ≤ 0,5 | ≤ 0,5 | |
Διάμετρος επένδυσης | χιλ. | 125±1 | 125±1 | |
Μη-κυκλικότητα επένδυσης | % | ≤ 0,8 | ≤ 0,8 | |
Διάμετρος επιστρώματος | χιλ. | 245±5 | 245±5 | |
Δοκιμή απόδειξης | Gpa | ≥ 0,69 | ≥ 0,69 |
Πολυ ίνα τρόπου
LTEMS | ΜΟΝΑΔΕΣ | ΠΡΟΔΙΑΓΡΑΦΗ | |||||||
62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4-550 | |||||
Διάμετρος πυρήνων ινών | μm | 62.5±2.5 | 50.0±2.5 | 50.0±2.5 | |||||
Μη-κυκλικότητα πυρήνων ινών | % | ≤6.0 | ≤6.0 | ≤6.0 | |||||
Διάμετρος επένδυσης | μm | 125.0±1.0 | 125.0±1.0 | 125.0±1.0 | |||||
Μη-κυκλικότητα επένδυσης | % | ≤2.0 | ≤2.0 | ≤2.0 | |||||
Διάμετρος επιστρώματος | μm | 245±10 | 245±10 | 245±10 | |||||
C0at-ντυμένος Concentricity | μm | ≤12.0 | ≤12.0 | ≤12.0 | |||||
Μη-κυκλικότητα επιστρώματος | % | ≤8.0 | ≤8.0 | ≤8.0 | |||||
Πυρήνας-ντυμένο Concentricity | μm | ≤1.5 | ≤1.5 | ≤1.5 | |||||
Μείωση | 850nm | dB/km | 3.0 | 3.0 | 3.0 | ||||
1300nm | dB/km | 1.5 | 1.5 | 1.5 | |||||
OFL | 850nm | MHZ ﹒ χλμ | ≥160 | ≥200 | ≥700 | ≥1500 | ≥3500 | ||
1300nm | MHZ ﹒ χλμ | ≥300 | ≥400 | ≥500 | ≥500 | ≥500 | |||
Το μεγαλύτερο αριθμητικό άνοιγμα θεωρίας | / | 0.275±0.015 | 0.200±0.015 | 0.200±0.015 |
Μηχανική και περιβαλλοντική απόδοση του καλωδίου
Αριθ. | ΣΤΟΙΧΕΙΑ | ΜΕΘΟΔΟΣ ΔΟΚΙΜΗΣ | ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ |
1 |
Εκτατή δοκιμή φόρτωσης
|
#Test μέθοδος: IEC 60794-1-E1 -. Μακρύς-εκτατό φορτίο: 600N -. Κοντός-εκτατό φορτίο: 1,5 φορές το βάρος καλωδίων -. Μήκος καλωδίων: ≥50m |
-. Μείωση το increment@1550nm: ≤0.1dB -. Καμία ράγισμα σακακιών και θραύση ινών |
2 | Δοκιμή αντίστασης συντριβής |
#Test μέθοδος: IEC 60794-1-E3 -. Μακροχρόνιο φορτίο: 300 N/100mm -. Σύντομο φορτίο: 1000 N/100mm Χρόνος φορτίων: λεπτά 1 |
-. Μείωση το increment@1550nm: ≤0.1dB -. Καμία ράγισμα σακακιών και θραύση ινών |
3 | Δοκιμή αντίστασης αντίκτυπου |
#Test μέθοδος: IEC 60794-1-E4 -. Ύψος αντίκτυπου: 1m -. Ο αντίκτυπος ζυγίζει: 450g -. Σημείο αντίκτυπου: ≥5 -. Συχνότητα αντίκτυπου: ≥3/point |
-. Μείωση το increment@1550nm: ≤0.1dB -. Καμία ράγισμα σακακιών και θραύση ινών |
4 | Επαναλαμβανόμενη κάμψη |
#Test μέθοδος: IEC 60794-1-E6 -. Mandrel διάμετρος: 20D (Δ = διάμετρος καλωδίων) -. Υπαγόμενο βάρος: 15kg -. Κάμπτοντας συχνότητα: 30 φορές -. Κάμπτοντας ταχύτητα: 2s/time |
-. Μείωση το increment@1550nm: ≤0.1dB -. Καμία ράγισμα σακακιών και θραύση ινών |
5 | Torsion δοκιμή |
#Test μέθοδος: IEC 60794-1-E7 -. Μήκος: 1m -. Υπαγόμενο βάρος: 25kg -. Γωνία: ±180 βαθμός -. Συχνότητα: ≥10/point |
-. Μείωση το increment@1550nm: ≤0.1dB -. Καμία ράγισμα σακακιών και θραύση ινών |
6 | Δοκιμή διείσδυσης νερού |
#Test μέθοδος: IEC 60794-1-F5B -. Ύψος του κεφαλιού πίεσης: 1m -. Μήκος του δείγματος: 3m -. Χρόνος δοκιμής: 24 ώρες |
-. Καμία διαρροή μέσω του ανοικτού τέλους καλωδίων |
7 | Δοκιμή ανακύκλωσης θερμοκρασίας |
#Test μέθοδος: IEC 60794-1-F1 -. Βήματα θερμοκρασίας: +20℃, - 40℃, +70℃, +20℃ -. Εξεταστικός χρόνος: 24 ώρες/βήμα -. Δείκτης κύκλων: 2 |
-. Μείωση το increment@1550nm: ≤0.1dB -. Καμία ράγισμα σακακιών και θραύση ινών |
8 |
Απόδοση πτώσης
|
#Test μέθοδος: IEC 60794-1-E14 -. Εξεταστικό μήκος: 30cm -. Σειρά θερμοκρασίας: 70±2℃ -. Εξεταστικός χρόνος: 24 ώρες |
-. Καμία γεμίζοντας σύνθετη πτώση έξω |
9 | Θερμοκρασία |
Λειτουργία: - 40℃~+60℃ Κατάστημα/μεταφορά: - 50℃~+70℃ Εγκατάσταση -20℃~+60℃ |
9 περιβαλλοντικά
Το προϊόν είναι συμφωνία με την οδηγία της ΕΕ ROHS
10 συσκευασία και λογότυπο
10.1 συσκευασία
10.1.1 το κάθε ενιαίο μήκος του καλωδίου σε ένα στάση-ξύλινο σύνθετο τύμπανο σιδήρου.
10.1.2 καλυμμένος από το πλαστικό φύλλο απομονωτών.
10.1.3 σφραγισμένος από ισχυρά ξύλινα battens.
10.1.4 μήκος τυμπάνων
Το τυποποιημένο μήκος τυμπάνων του 10.1.4.1 είναι 4000m
Η συνολική ποσότητα του 10.1.4.2 είναι τουλάχιστον η διαταγμένη ποσότητα.
Το 10.1.4.3 ή αυτό μπορεί να παραδοθεί σύμφωνα με τις απαιτήσεις των πελατών, αλλά όχι περισσότερο από 5000m.
10.2. Χαρακτηρισμός τυμπάνων
- Όνομα κατασκευαστών
- Έτος και μήνας κατασκευής
- Βέλος ρόλος-κατεύθυνσης
- Εξωτερικό βέλος εντοπισμού τελών καλωδίων
- Τύπος και μέγεθος καλωδίων
- Αριθμός τυμπάνων
- Μήκος τυμπάνων
- Ακαθάριστο/καθαρό βάρος
- Το πιάτο προσοχής που δείχνει τη σωστή μέθοδο για τη φόρτωση, ξεφορτώνοντας και μεταβιβάζει το καλώδιο
- Άλλη πληροφορία πελάτη όπως η σύμβαση αριθ., προβάλλει το αριθ., και τον προορισμό παράδοσης. (εάν είναι απαραίτητο)
10.3 έγγραφα προσδιορισμού καλωδίων
- Κατάλληλο προϊόν πιστοποιητικό
Έκθεση δοκιμής.
Συσκευασία και ναυτιλία:
1. Η όλη συσκευασία καλωδίων οπτικών ινών μας είναι με το ξύλινο τύμπανο εξαγωγής.
2. 2~3km/drum, η ξύλινη διάσταση του υπαίθριου καλωδίου οπτικών ινών είναι 110cm*110cm*71cm, 0.85CBM,
3. Μπορέστε να είστε φορτίο για 39 τύμπανα για ένα 20GP.
Επίσης δεχτείτε το τύμπανο καλωδίων συνήθειας από τους πελάτες. υποδοχή για να μας έρθει σε επαφή με!
FAQ:
1. Είστε το πραγματικό εργοστάσιο
Ναι, είμαστε το πραγματικό εργοστάσιο με την ιστορία 11 ετών.
2. Ποιο είναι το εμπορικό σήμα ινών σας;
Εμπορικά σήματα ινών συμπεριλαμβανομένου: NECERO, Corning, Fiberhome
3. Αυτό που είναι τα κύρια προϊόντα σας
Υπαίθρια καλώδια οπτικών ινών εσωτερικά καλώδια οπτικών ινών Καλώδια πτώσης FTTH ADSS Κιβώτιο διανομής οπτικών ινών
Εσωτερικό θωρακισμένο καλώδιο ινών σκοινιών μπαλωμάτων Οπτικά σκοινιά SC/LC/FC/ST μπαλωμάτων MTP/MPO οπτικό σκοινί μπαλωμάτων.
4. Εγγυητική περίοδος ποιότητας των προϊόντων;
εγγύηση 25 ετών για το καλώδιο οπτικών ινών
5. Έχετε το πιστοποιητικό για την πρώτη ύλη;
Χτίζουμε τη μακροπρόθεσμη συνεργασία σχέσης με κατάλληλο ISO9001, προμηθευτές πρώτης ύλης ROHS.
6. Ποιος είναι ο χρόνος παράδοσής σας;
Μέσα σε 24 ώρες για τα κανονικά είδη 30KM καλωδίου οπτικών ινών
1 ~2 ημέρες για τα σκοινιά μπαλωμάτων οπτικών ινών με 10000 συνδετήρες.
7.MOQ: ποια είναι η ελάχιστη ποσότητά σας;
MOQ για τα καλώδια οπτικών ινών: 1KM
Δεν υπάρχει κανένα MOQ που απαιτείται για τα σκοινιά μπαλωμάτων οπτικών ινών, δεδομένου ότι υπάρχει απόθεμα για τα κανονικά είδη.
8.Do έχετε το διανομέα σε άλλη χώρα ή εσωτερικός;
Μέχρι τώρα, πωλούμε τα προϊόντα μας στους πελάτες άμεσα. Και η τιμή εργοστασίων θα μπορούσε να προσφερθεί.
9.Payment:
Για τις μεγάλες διαταγές: T/T, L/C
Για τις μικρές διαταγές: T/T, η Western Union και Paypal είναι αποδεκτές.
10.Shipping & παράδοση:
Για τις μεγάλες διαταγές: θαλασσίως (LCL ή FCL)
Για τις μικρές διαταγές: θαλασσίως (LCL), αεροπορικώς ή από τις υπηρεσίες αγγελιαφόρων, οποιαδήποτε από τις οποίες είναι προαιρετική.
